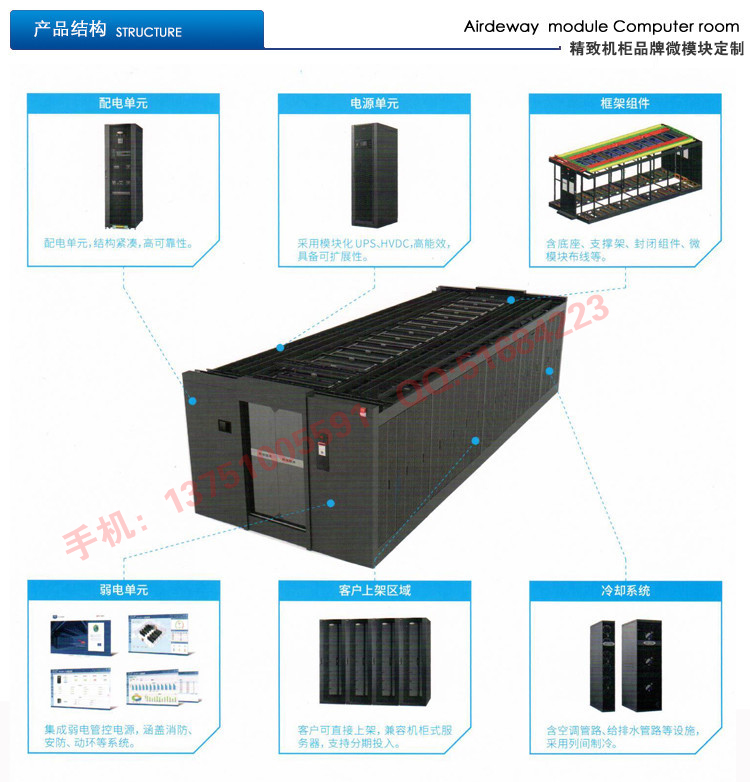

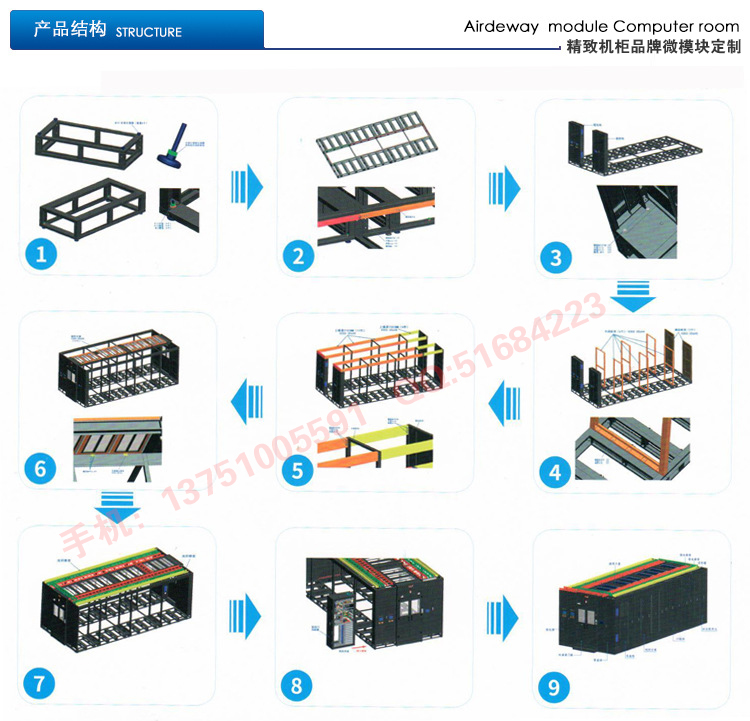

模塊化封閉冷通道方案_封閉冷通道機柜系統詳解

      目 錄

　　一、簡述 1

　　二、硬件設備1

　　2.1產品品種 1

　　2.2商品特性 2

　　2.3解決方法 2

　　三、全封閉冷通道監控系統 3

　　3.1監控信息輸入輸出 3

　　3.2環境監控 3

　　3.3列頭柜監控 4

　　3.4通信網絡圖 4

　　四、本地顯示部分畫面展示 5

　　4.1主頁 5

　　4.2進線及饋線數據 5

　　4.3行間空調 6

　　4.4 UPS電源 7

　　4.5曲線分析 7

　　4.4報表工具 8

　　4.7系統設置 10

　　4.8告警信息 10

　　五、消防聯動 11

　　一、簡述

　　深圳市精致網絡設備有限公司旗下品牌精致機柜提供的全封閉冷通道監控系統是一種智能監控系統，監控精確的配電、溫度和煙感，并與消防模塊形成聯動，精確控制天窗和門禁，有效監控和管理。雙網絡端口可以集中上傳數據，支持SNMP協議/標準ModbusTCP協議，支持4個TCP客戶端和多個UDP客戶端同時通信。能高效的為動環系統、視頻系統提供監控數據。

　　本書對本組管理系統對動力、環境、影像、出入室等設備的實時數據、設備狀態、警報等的管理進行說明。介紹了系統中數據集中采集的硬件設備，簡述了系統中用到的數據分析功能，展示了本地觸摸屏的畫面顯示。

　　二、硬件設備

　　2.1產品品種

　　數據集中采集模塊：

　　圖2-1

　　如圖2-1所示的數據集中采集模塊，其尺寸為1U，482.6 X 280 X 44（長 X 深 X 高），支持機架式與桌面安裝。

　　接口資源有：

　　a、電源： AC220V，帶保險，指示燈

　　b、電源輸出：DC12V，DC24V

　　c、 視頻接口：4個POE網口，1個向上傳輸網口

　　d、數據接口： 2個獨立向上10/100M自適應網口，支持TCP、UDP、 SNMP

　　e、 串口接口：4個RS485，1個RS485和RS232復用接口，1個RS232調試口

　　f、 IO接口：10路DI，分為2組公共端；5路DO

　　2.2商品特性

　　1、支持所有RTU設備（煙感、溫濕度、儀表、空調、UPS、水浸等）接入，支持速接入采集設備。任意Modbus-RTU設備，只需通過配置，即可實現快速接入，方便施工現場。

　　2、提供24V、12V、DI、DO量接口，為煙感、溫濕度、門禁等就地提供電源和IO接口。

　　3、可編程邏輯控制，實現設備之間的本地監控聯動，單個系統可以獨立運行，更可靠與快速的聯動控制。

　　4、集成POE交換機，將本地視頻接入，一個網口接入上級交換機。

　　5、 多個客戶端通信。將信息匯集，通過網口集中對外傳輸數據，統一規約點表。支持標準ModbusTCP協議，同時可以提供4個TCP客戶端以及多個UDP客戶端通信。

　　2.3模塊化封閉冷通道解決方法

　　如圖2-2所示，在冷通道機房中將列頭柜、煙感、溫濕度、UPS、視頻等需要監控的設備接入到數據集中采集模塊中，采集模塊再將數據進行整合，做相關的邏輯處理，并把數據傳給動環系統和視頻系統。本地顯示同樣由采集模塊來提供數據，并且能夠提供曲線與報表分析。

　　圖2-2

　　三、全封閉冷通道監控系統

　　3.1監控信息輸入輸出

　　本系統內置MLK-IDC1U監控采集單元，支持基于TCP/UDP/SNMP的網管協議方式，搭建一套完整的智能管理系統，對上層管理系統提供數據統一為一個IP接口，可以向上層管理系統開放所有監控內容字段含義，通過交換機實現對一個全封閉冷通道機柜系統內的環境、精密配電柜、門禁等子系統的監控。

　　3.2封閉冷通道機柜系統環境監控

　　本系統實現了對機架溫濕度，紅外檢測，門狀態檢測，煙感狀態以及其它第三方需要監控的開關量信號的監測。同時能監測漏水繩、UPS電源、行間空調等信息，并且提供邏輯判斷，當煙感值或溫度高于設定的上限值，系統會自動報警，產生天窗、門磁等的聯動，有效的保障了人員與設備的安全。

　　3.3封閉冷通道機柜系統列頭柜監控

　　列頭柜監控主要對主進線回路與支路的數據監控，提供過載、過壓、欠壓、電壓不平衡、缺相、掉電、電流超高閾值、電流超低閾值、輸入瞬間電流過大、內部通訊失效等故障的告警功能，支持遠程告警及LCD顯示屏聲光告警功能。主進回路及各支路提供兩段閾值設置，當負載電流超過閾值時，配電柜 LCD 及后臺能提供超限報警功能，有效規避風險。支持開放式MODBUS標準協議，可通過一個通訊接口上傳所有監控及告警數據。

　　3.4通信網絡圖

　　四、本地顯示部分畫面展示

　　4.1主頁

　　圖4-1 主頁

　　4.2進線及饋線數據

　　圖4-2 進線數據

　　圖4-3 饋線數據

　　4.3行間空調

　　圖4-4行間空調

　　4.4 UPS電源

　　圖4-5UPS電源

　　4.5曲線分析

　　圖4-6 實時曲線

　　圖4-7歷史曲線

　　曲線瀏覽不僅能對系統中的某些實時運行信息和數據了解其在當前時該的狀況，還可以掌握在某段時間內的變化過程，也可對其進行越限監視，看其是否超越正常的上下限值。如圖4-4與圖4-7所示，系統提供實時曲線與歷史曲線兩種曲線分析。

　　4.4報表工具

　　圖4-8 報表工具

　　圖4-9電度月報表

　　報表工具能夠提供電流、電壓、溫度等監控數據的報表，同時支持電能月報表，并提供U盤導出功能，其導出格式如圖4-10所示。

　　圖4-10

　　4.7系統設置

　　4-11系統設置

　　圖4-11展示了系統設置界面，其中包包含了各個模塊的設置，以及輔助功能的密碼設置、時鐘設置、通信設置和鍵盤設置。

　　4.8告警信息

　　圖4-12 實時告警

　　圖4-13 歷史告警

　　如圖4-12、圖4-13所示，告警信息分為實時告警與歷史告警，包含通信狀態、開關狀態、過壓、欠壓等告警信息，本提供預報警，能夠及時反向潛在風險。歷史告警中提供清除報警功能，但現場人員聽到報警后可用此功能消除報警音。

　　五、模塊化封閉冷通道消防聯動

　　全封閉冷通道機柜系統的密閉通道內安裝感煙探測器、感溫探測器，系統入口上方面板安裝聲光報警器，一旦有告警信號產生，信號將上報至數據中心機房的消防系統，同時發出聲光告警。

　　模塊化封閉冷通道系統天窗控制器滿足以下幾點：

　　a) 當模塊內任一個煙、溫感探測器檢測到煙霧或溫度超標時，1U將做出邏輯判斷，并送出告警信號給天窗控制器，天窗控制器將自動接通天窗控制鎖電源，從而控制天窗翻轉/掉落，同時上傳告警信號。聲光告警器工作，發出聲光報警。

　　b) 當?shù)谌焦芾硐到y(tǒng)通過遠程開窗信號操作天窗打開時，天窗控制器接通天窗控制鎖的電源，從而打開天窗。

　　c) 當?shù)谌焦芾硐到y(tǒng)對遠程聲光按鈕進行操作時，天窗控制器接通聲光告警器的電源，發出聲光報警。

　　d) 天窗控制器同時連接手動控制天窗按鈕及手動聲光報警復位按鈕。手動控制天窗按鈕能夠手動打開天窗，手動控制聲光報警按鈕在聲光報警器報警狀態下能夠手動消音。

　　e) 在產生告警時，兩側門禁系統應同時自動開啟。
